RS485-1×2×1.0現場總線電纜
一﹑RS485-1×2×1.0現場總線電纜產品用途及特點
本產品適用于485等同性設備做數據信號傳輸。
二﹑RS485-1×2×1.0現場總線電纜執行標準
參照UL AWM 2919文件
三、RS485-1×2×1.0現場總線電纜使用特性
1.電纜長期使用溫度：-40～
2.低環境溫度：固定敷設
3.電纜敷設溫度： 不低于
4. RS485-1×2×1.0通訊電纜彎曲半徑應不小于電纜直徑的10倍。
四、型號、M稱及用途
型號：RS 485
規格：1對截面積0.2 ,0.5,0.75,1.0,1.5（也可根據要求定做2-24對電纜）
M稱：聚乙烯J緣聚氯乙烯護套485通訊電纜
用途：用于485等同性設備做數據信號傳輸，使用移動或固定敷設
|
項目 |
單位 |
|
|
|
|
|
|
|
Ω/km |
18.8 |
18.8 |
18.8 |
18.8 |
18.8 |
|
電纜工作電容不大于 |
uf/km |
0.06 |
0.06 |
0.06 |
0.06 |
0.06 |
|
耐交流工頻電壓 |
KV/min |
3KV/5min |
3KV/5min |
3KV/5min |
3KV/5min |
3KV/5min |
|
電纜電感不大于 |
uH/km |
800 |
800 |
800 |
800 |
800 |
|
遠端串音衰減 |
dB/km |
70 |
70 |
70 |
70 |
70 |
五、產品主要技術指標
六、電纜規格
|
規格 芯數×截面積 mm2 |
導體結構 根數/直徑 |
J緣標稱厚度 mm |
線芯顏色 |
導體J緣外徑 mm |
電纜參考外徑 mm |
|
1×2×0.2 |
7/0.2 |
0.5 |
白-蘭 |
1.6 |
6.2 |
|
1×2×0.5 |
16/0.2 |
0.5 |
白-蘭 |
1.94 |
7 |
|
1×2×0.75 |
24/0.2 |
0.6 |
白-蘭 |
2.4 |
8.4 |
|
1×2×1.0 |
32/0.2 |
0.6 |
白-蘭 |
2.48 |
8.6 |
|
1×2×1.5 |
48/0.2 |
0.7 |
白-蘭 |
3 |
9.6 |
七、型號意義
軟芯導體結構
銅質線芯
聚乙烯J緣
鋁箔屏蔽
聚氯乙烯護套
鍍錫銅絲編織屏蔽
八、產品結構
1、產品結構描速：特性阻抗120歐姆，導體為2芯多股鍍錫電解銅絲絞合而成，分色J緣宜于安裝識別，鋁塑復合膜100%覆蓋+鍍錫銅絲90%覆蓋共二重屏蔽，附加立多股絞合鍍錫銅絲接地導體（7/0.2），灰色聚氯乙烯護套

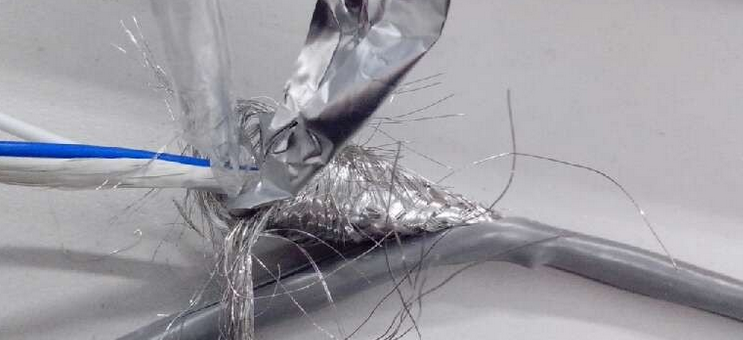

2、產品結構示意圖
1----------------------------------對絞軟線芯
2----------------------------------鋁箔+鍍錫銅絲90%覆蓋屏蔽
3----------------------------------對絞組鋁箔分屏蔽
4----------------------------------工業灰色PVC護套
5----------------------------------------------------------多股絞合鍍錫銅絲接地導體（7/0.2）
九、技術要求
導體
導體表面應光潔、無油污、無損傷J緣的毛刺、銳邊以及凸起或斷裂的單線。
J緣
J緣采用低密度聚乙烯電纜料
J緣應緊密擠包在導體上，且應容易剝落而不損傷導體。J緣表面應光滑，色澤均勻，不應有裂縫及其他損傷。J緣標稱厚度應符合下表規定。J緣厚度的平均值應不小于標稱值，其薄處厚度應不小于標稱值的90%~
J緣性能要求
J緣線芯在
纜芯
2芯線芯應采用對絞，絞合節距為30
隔離帶
隔離帶采用耐高溫聚脂膜重疊繞包。繞包帶應扎緊，其重疊部分應不小于帶寬的20%，小不得低于
編織屏蔽
鍍錫圓銅線編織屏蔽其編織密度應不小于90%。編織用圓銅線的標稱直徑應為0.12。
屏蔽層不允許整體接續，露出的銅線頭應修齊。每
外護套
采用灰色聚氯乙烯電纜料。
外護套應緊密擠包在纜芯、屏蔽層上，且應容易剝離而不損傷J緣、內護層、屏蔽層。外護套表面應平整，色澤均勻，無裂縫、氣泡、夾雜或其他機械損傷。
外護套的標稱厚度應符合標準中規定。
外護套的平均厚度值應不小于規定的標稱值，薄點厚度應不小于標稱值的85%~
成品電纜
電纜導電線芯不得有斷線、對間連電、混線現象。
電纜工作對的直流電阻差應不大于環阻的2%。
